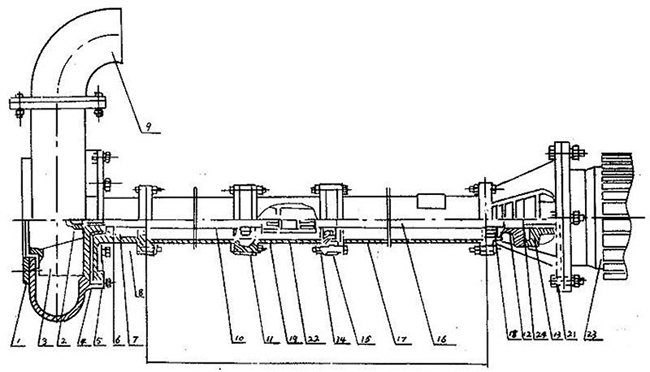

拆卸安裝

(一〉、拆卸

1、拆卸電鈄或面定板，出水管。

2、拆卸蝸殼和葉輪蝶每，輕?葉輪背面，拆鍵葉輪。

3、拆凼從動半聯軸器，再拆卸鍵、然后把電機座拆卸，與支撐筒分離。

4、拆卸泵座與支撐筒螺栓，使其分?。

5、從軸上拆卸軸套與軸承。

(二〉、安裝

1、對所有零件進行檢?是否有缺損，所有紙墊兩面都要涂一層簿黃油，在軸承內加上三分之二黃油。

2、骨架油封必須注滿黃油后放入泵座，再裝上軸承。

3、軸套內裝上0型密封圈后涂上黃油。

4、把承裝在電機座上，放上紙墊，擋油圈，裝上軸與支撐筒用螺釘固定。

5、放上紙墊，裝上軸承、軸套、鍵、泵座和葉輪，旋緊葉輪螺母后用手旋轉葉輪，轉動靈活即可。

6、放上紙墊裝上泵殼，用螺釘固定并裝上濾網。然后再用手拔動葉輪，轉動靈活即可。

7、泵軸上裝上鍵和從動聯軸器，在電機軸上裝上鍵與主動聯軸器，然后將電機與電機座螺栓固定。裝好后要求與主動聯軸器與從動聯軸器之間軸向間隙應為1~1.5毫米。

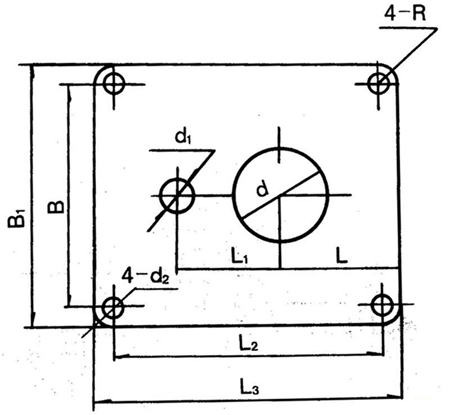

泵固定安裝板尺寸

使用須知

1、本泵使用電源必須是三相四線制，若無接地線，必須加裝，以防漏電。工作時，須在就近裝有與電機相符的電路熔斷器和?關，以防葉輪雜物卡死時燒壞電機。

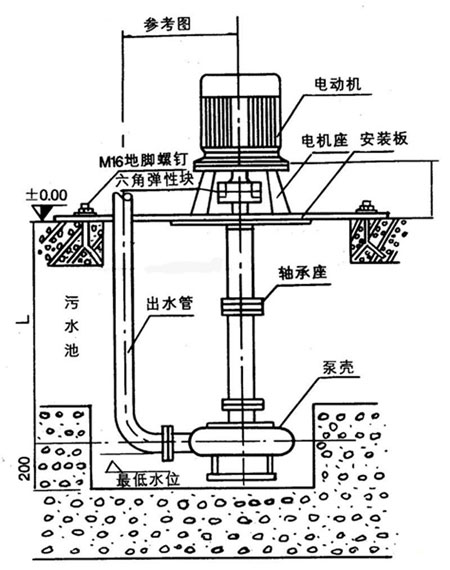

2、本泵使用時可不必安裝任何基礎裝置即能運轉，只要斜靠牢固即可，必要時用繩索系牢以防意外。起動后必須檢查電機旋轉方向，不得反轉超過一分鐘。

3、當被吸送的液體中含有較多的雜草、鐵絲、木條、磚塊等雜物時，必須事先盡量清除掉、并可采取加放鐵絲籃等方法，防止雜物吸入泵內造成葉輪打壞，卡死和管道阻塞等事故。

4、泵體在吸泥及其他污濁物后應給予短期吸水，以便沖洗泵體及管道內部。

5、在露天工作時，電機應裝護罩，以防雨水等浸入電機。

6、在河底，池底吸泥宜吊掛在三腳架上，并可擱在浮筒或船上移動作業，在進行土方工程作業時，高壓水沖碎的土塊直徑不得大于吸入口三分之一。

7、本泵規定的轉速是泵的最高轉速，不得任意提高；減低轉速使用不限，但功效顯著降低。

8、本泵在吸送厚泥，濃稠液體或高揚程，長距離輸送泥漿時，負荷降低，但不能用改變結構的方法來增大負荷。

9、 一般運轉1250小時左右，進行泵的定期保養，拆卸泵座查看軸承，和泵的密封情況，清洗并更換黃油，必要時更換油封，軸套和其他零件。保養及更換零件的注意事項請見安裝?！床捎脵C(jī)械密封運泵轉3500小時左右進行定期保養）。

10、當長期停止使用時，應將蝸殼拆?，擦干零件并在相對運動接合表面涂以簿油，存放在干燥地方以備以后使用。

故障排除表
